Optikai száltípusok jellemzői



Mindezekről a jellemzőkről, illetve egy rendszer működésével kapcsolatos követelményekről a kábelek, illetve berendezések adatlapjaiból tájékozódjunk. A műszaki leírása legyen az elsődleges, mint általános adatok, amik alapján tervezünk, építünk, vagy az üzembehelyezést végezzük.

Fontos tudni, hogy a szabványokban rögzítetteken túl, megannyi lehetőség kínálkozik a megbízható adatátvitel kialakítására, melyek sokszor messze túlmutatnak a rögzített, "szabványos" lehetőségeken. A sebesség és még az áthidalható távolság, az alább leírtak többszöröse is lehet. Ezeket alapvetően az alkalmazott berendezések, és az optikai kábelezés (felhasznált anyagok, és kivitelezés) minősége határozza meg.

Az alábbi optikai Single mode és Multi mode száltípusokkal találkozhatunk manapság (2020-ban) szinte minden üvegszál-optikai kábelben.

Ahogy láthatjuk is, sajnos a& Multi mode szálak a nagyobb sebességű adatátvitel esetén, komoly korlátokkal rendelkeznek, ami a lehetséges távolságokban mutatkozik meg a leginkább.
Nagyon Jó hír viszont, hogy a Single mode szálak esetén mindezek a távolsági korlátok nincsenek, és a rendszerek sebessége, megbízhatósága is jobb, a korrekt kiépítés esetén.





Single mode kábel jellemzői (azaz 9/125µm mag/szálátmérő méret)

Szembetűnő, hogy ez a száltípus, alapvetően nem a sávszélesség és távolságkorlátok alapján van osztályozva. Itt az átviteli jellemzők, pontosabban a különböző hullámhosszakra, illetve speciálisabb mechanikai igénybevételekhez kapcsolódó csillapításértékek alapján lettek kategorizálva, szabványosítva. Alábbiakból is, és a különböző berendezések műszaki leírásaiból jól látszik, hogy ez az a kábeltípus, amivel hosszú távon lehet gondolkodni.

Ára és műszaki jellemzői alapján is, ez az a száltípus, amire az Internetszolgáltatók is építik a rendszereiket, mivel lehetőséget adnak a jövőbeli fejlesztésekre, és a nagyobb "teljesítményű" technológiák használatára, ahogy azokat fejleszti. Mindezek mellett az áthidalható távolságokban sem kell érdemi csökkenésekre számítani.






A patch, azaz bekötő-kábel burkolatának szabványos színe: CITROMSÁRGA!

Legfontosabb jellemzők az eltérő típusok esetén az alábbi táblázatban olvashatók:



Száltípus (Fiber)	IEC SMF	ITU	TIA
Standard Singlemode Atten <= 0.4 / 0.35 / 0.4 1310 / 1550 / 1625nm Macrobend <= 0.5 dB at 1625nm	B1.1		OS1
CutOff Shifted Fiber	B1.2	G.654
Low Water Peak (LWP/ZWP) ”minimális” csillapítás: 1360 - 1460 nm tartományban	B1.3	G652.D	OS2
Dispersion Shifted 1550nm	B2	G.653
Non-Zero Dispersion Shifted DWDM kapcsolatokhoz, nagy teljesítmények átvitelére	B4	G.655
Bend-Insensitive		G.657 A1 (r=10mm) A2  (r=7.5mm) B2 (r=7.5mm) B3 (r=5mm)

Single módosú pigtailek webáruházunkban

 Megnézem a webáruházban

Single módosú kábelek webáruházunkban

 Megnézem a webáruházban





Multi mode kábel jellemzői (azaz 50/125µm és 62,5/125µm mag/szálátmérővel rendelkező típusok)

Nagyon fontos hangsúlyozni, hogy a technológia fejlődésével, az egyes berendezések műszaki tulajdonságainak a fejlesztése is arra irányul, hogy minél nagyobb sebességet és távolságot lehessen elérni, ezeknek a régebbi technológiát (geometriát) képviselő optikai száltípusok használatával is. Törekvések egyik célja, hogy a korábban kiépített és mára elavultnak mondható "Multi mode" hálózatokhoz is biztosítani lehessen olyan berendezéseket, melyekkel az átviteli sebesség az igényeknek megfelelően növelhető, melyeket az alábbi táblázat nem tartalmazza. Azonban látni kell, hogy ennek a száltípusnak a használatával már nem sok esélyünk van jövőt tervezni, mert alkalmatlan az igények kielégítésére, vagy "nagy áldozatokat" követel.

Új hálózatok kiépítéséhez, a jövőbeni bővíthetőség és fejlesztés érdekében érdemes inkább a "Single mode" szálakkal kialakított rendszerekbe invesztálni, és csak olyan esetben alkalmazni, ha nincs lehetőség, vagy rendkívül gazdaságtalan lenne az SM rendszerek alkalmazása. (Bár ez egyre kevésbé elképzelhető a jelenlegi trendeket megfigyelve.)



Szabványos színeik patch, azaz bekötő-kábelek esetén: "ORANGE", "AQUA BLUE", "ERICA VIOLET", "LIME GREEN",
korábban készült "OM1"-es patch kábelek színét tekintve, amivel találkozhatunk még az a "GREY",
valamint az eltérő átviteli jellemzőik:



Szál típusa és kábelek színe	Átviteli jellemzők [sebesség/távolság]
OM1 – ORANGE	100Mbps/ 2km	1Gbps / 275m	10Gbps / 33m
OM2 –  ORANGE	100Mbps/ 2km	1Gbps / 550m	10Gbps / 82m
OM3 –  AQUA BLUE	100Mbps/ 2km	1Gbps / 550m	10Gbps / 300m	40Gbps / 100m	100Gbps / 100m
OM4 – ERICA VIOLET	100Mbps/ 2km	1Gbps / 1km	10Gbps / 550m	40Gbps / 150m	100Gbps / 150m
OM5 – LIME GREEN	100Mbps/ 2km	1Gbps / 1km	10Gbps / 550m	40Gbps / 150m	100Gbps / 150m

Multi módosú pigtailek webáruházunkban

Megnézem a webáruházban

Multi módosú kábelek webáruházunkban

Megnézem a webáruházban



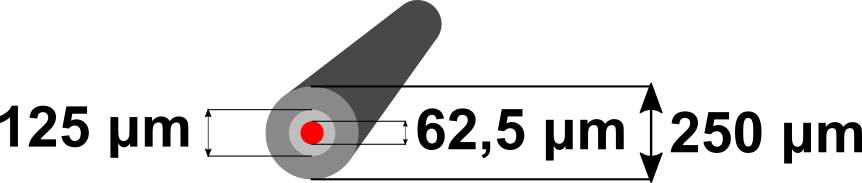

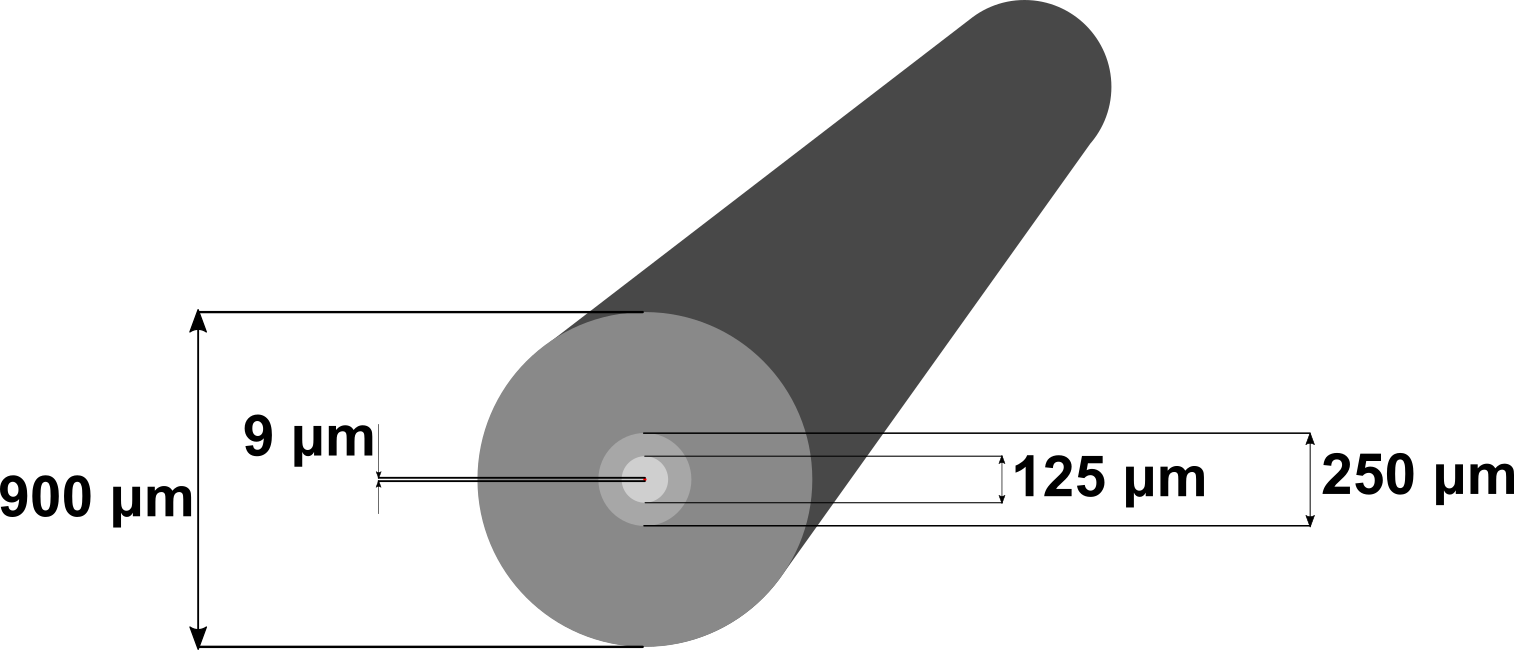

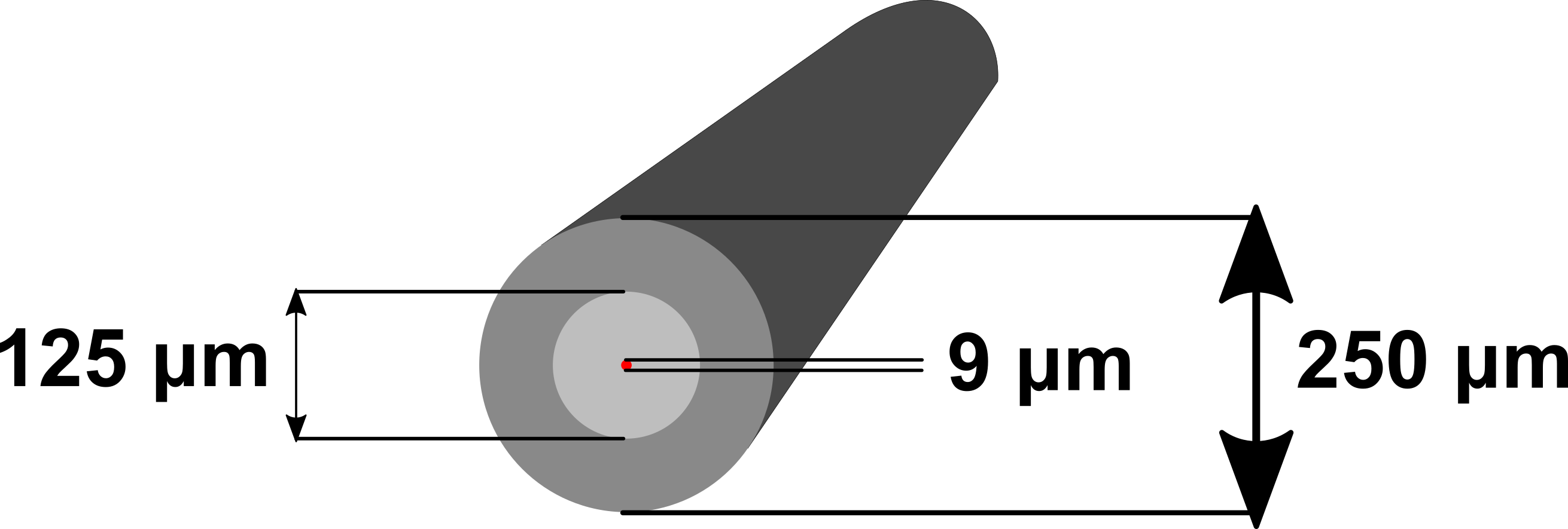

Single és Multi mode kábelek méretbeli összehasonlítása
